MXQ3型 雙通路（内管旋轉式）

型号：MXQ3
外管：螺紋或法蘭
特征：正球面或反球面密封； 标準碳石墨密封技術； 寬間距雙無油軸承支撐； 精密鑄鐵殼體； 雙通路設計； 密封磨損刻度線，可預防性維護設計； 旋轉軸表面經耐磨損、耐腐蝕處理； 可自動調心。

技術參數：
适用介質 蒸汽、熱油
最高溫度 ≤350℃（熱油）、220℃（蒸汽）
最高壓力 ≤1.8MPa
最高轉速 ≤200rpm

産品咨詢 返回列表

銷售服務熱線：

0595-8686 1188

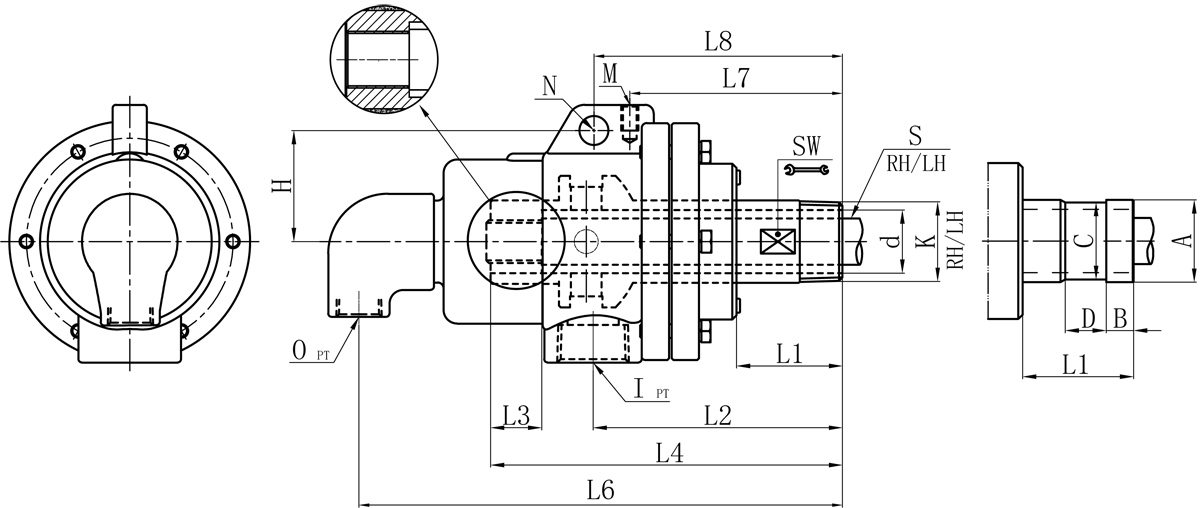

RN

Model K I O S1 d L1 L2 L3 L4 L6 L7 L8 M N H SW 法蘭式外管尺寸對照表
A B C D
32A R1-1/4" Rc1" Rc1/2" 20 30 51 122 30 184 238 108 139 M10 14 60 41 40 13 38 20
40A R1-1/2" Rc1-1/4" Rc3/4" 25 36 62 143 35 200 278 133 149 M10 16 71 45 47.8 13 45 20

如屬規格品外，本公司可配合要求制作。
規格尺寸如有修改，恕不另行通知。

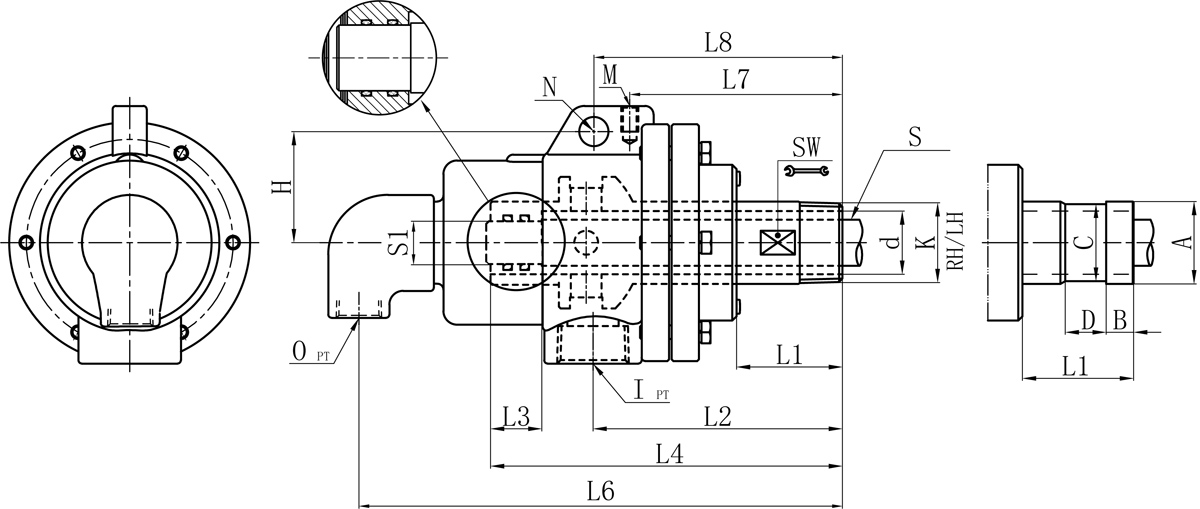

RT

Model K I O S d L1 L2 L3 L4 L6 L7 L8 M N H SW 法蘭式外管尺寸對照表
A B C D
32A R1-1/4" Rc1" Rc1/2" Rp1/2" 30 51 122 30 184 238 108 124 M10 14 60 41 40 13 38 20
40A R1-1/2" Rc1-1/4" Rc3/4" Rp3/4" 36 62 143 35 200 278 133 149 M10 16 71 45 47.8 13 45 20

如屬規格品外，本公司可配合要求制作。
規格尺寸如有修改，恕不另行通知。
