旋轉接頭

首頁 - 産品展示

H型 雙通路（内管旋轉式）

型号：HSX、HSXF
外管：螺紋或法蘭
特征：平面密封設計； 不鏽鋼外管； 完整均勻的流通設計； 軸承間距最大化； 外管有螺紋和快換法蘭連接形式。

技術參數：
适用介質 水、空氣、油
最高溫度 ≤90℃(水)、≤200℃(油)
最高壓力 ≤1.0MPa
最高轉速 ≤1000rpm

産品咨詢 返回列表

銷售服務熱線：

0595-8686 1188

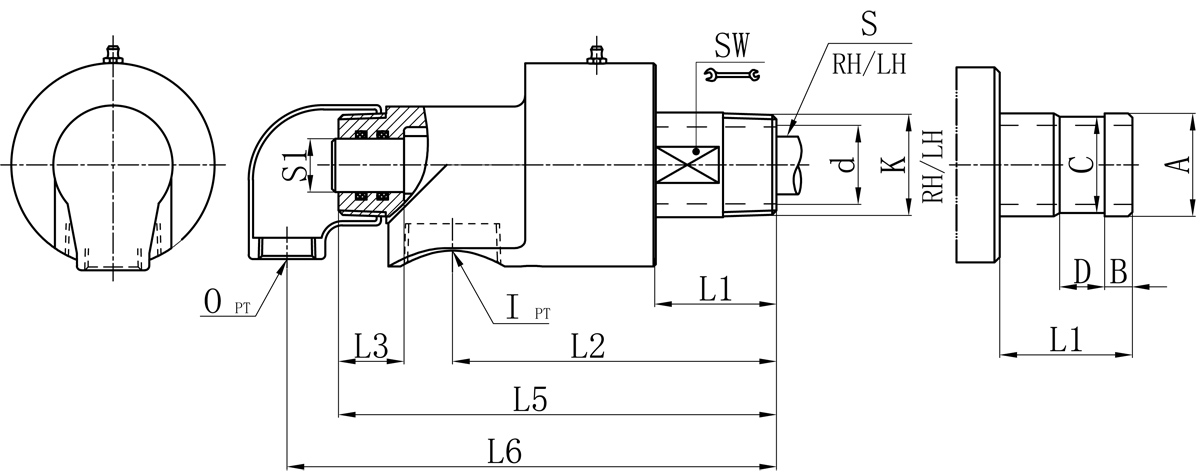

Model K I O S1 d L1 L2 L3 L5 L6 SW 法蘭式外管尺寸對照表
A B C D
15 R1/2" Rc1/2" Rc1/2" 10 13 29 85 22 119 134 20 / / / /
20A R3/4" Rc3/4" Rc1/2" 12 17 39 103 24 139 155 26 26 11 24 16
25A R1" Rc3/4" Rc1/2" 16 21 49 118 20 155 171 31 34 12 32 18
32A R1-1/4" Rc1-1/4" Rc1/2" 20 30 51 137 29 182 198 41 40 13 38 20
40A R1-1/2" Rc1-1/2" Rc3/4" 25 36 58 145 31 198 220 46 47.8 13 45 20
50A R2" Rc1-1/2" Rc1" 32 46 71 192 33 249 282 57 60 16 57 24
65A R2-1/2" Rc2" Rc1-1/4" 40 60 79 214 45 289 316 80 74 19 70 24
80A R3" Rc2-1/2" Rc2-1/2" 46 72 85 231 49 322 349 87 87 25 84 24
如屬規格品外，本公司可配合要求制作。
規格尺寸如有修改，恕不另行通知。
