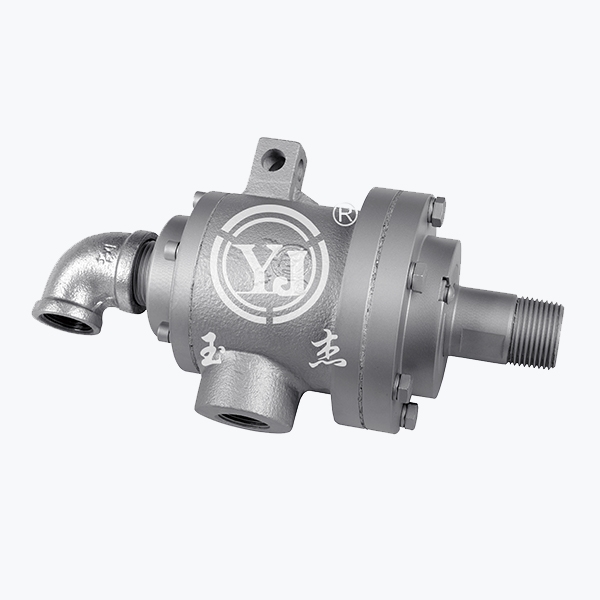

MXQL型 雙通路（内管固定式）

型号：MXQL
外管：螺紋或法蘭
特征：正球面密封； 标準浸銻石墨密封技術； 多道無油軸承支撐； 支撐間距最大化； 精密鑄鐵殼體； 雙通路設計； 可自動調心； 分體式設計； 密封磨損刻度線，可預防性維護設計； 旋轉軸表面經耐磨損、耐腐蝕處理； 内管安裝簡便； 易于更換。

技術參數：
适用介質 蒸汽
最高溫度 ≤220℃（蒸汽）；≤350℃（油）
最高壓力 ≤2.0MPa
最高轉速 20A-40A≤300rpm; 50A-65A≤150rpm

産品咨詢 返回列表

銷售服務熱線：

0595-8686 1188

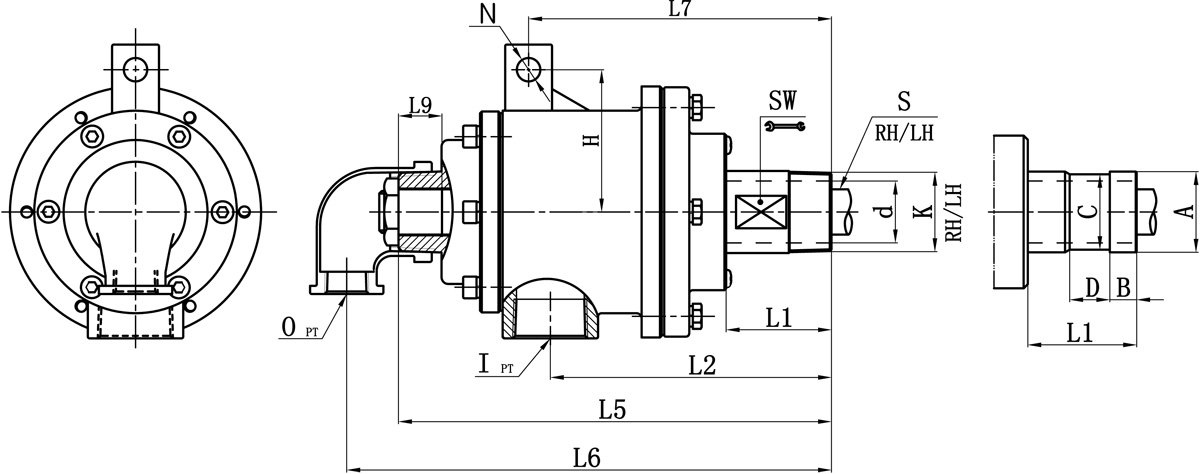

Model K I O S d L1 L2 L5 L6 L7 L9 N H SW 法蘭式外管尺寸對照表
A B C D
25A R1" Rc3/4" Rc1/2" Rp3/8" 23.5 53 141 219 236 153 20 12 66 32 34 12 32 18
32A R1-1/4" Rc1" Rc1/2" Rp1/2" 30 55 159 243 259 171 20 14 78 39 40 13 38 20
40A R1-1/2" Rc1-1/4" Rc3/4" Rp3/4" 36 65 177 266 288 187 20 14 85 46 47.8 13 45 20
50A R2" Rc1-1/2" Rc1" Rp1" 45 73 197 299 322 215 25 14 93 57 60 16 57 24
如屬規格品外，本公司可配合要求制作。

規格尺寸如有修改，恕不另行通知。
